OpenPlotter auf dem Raspberry PI
In diesem Beitrag möchte ich Euch mit einem Raspberry PI und OpenPlotter vorstellen, welche Möglichkeiten auf dem Boot bestehen, “OpenSource-Projekte” in die Bordelektronik einzubinden. Ich werde nicht auf die Installation, Konfiguration etc. eingehen, da das zu weit führen würde. Auf den vorgestellten Seiten ist die entsprechende Software für den Raspberry downloadbar und die notwendige Konfiguration ist in der jeweiligen Dokumentation gut beschrieben.
Als gelernter Radio- und Fernsehtechniker und IT’ler habe ich das Interesse an der Elektronik nie verloren. Vor ein paar Jahre fing ich dann auch an, mich ein wenig mit den Möglichkeiten des Raspberry PI zu beschäftigen.
OpenCPN

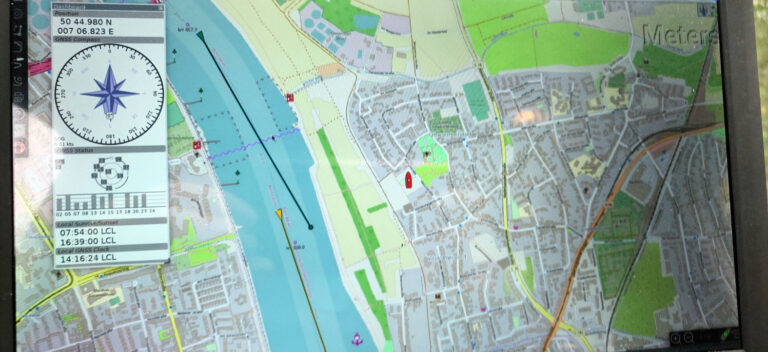

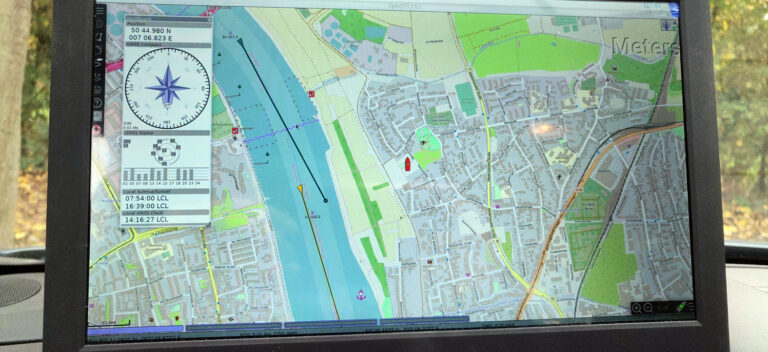

Irgendwann stieß ich auf das Projekt “OpenCPN”. Dabei handelt es sich um einen “Open Source” Kartenplotter. Auch die notwendigen elektronischen Karten lassen sich kostenfrei herunter laden. Allerdings weise ich darauf hin, dass diese elektronische Karten kein Ersatz für offizielle (Papier-) Karten sind! Aber auf Grund der Möglichkeiten ist OpenCPN eine gute Ergänzungsmöglichkeit zu den Papierkarten.

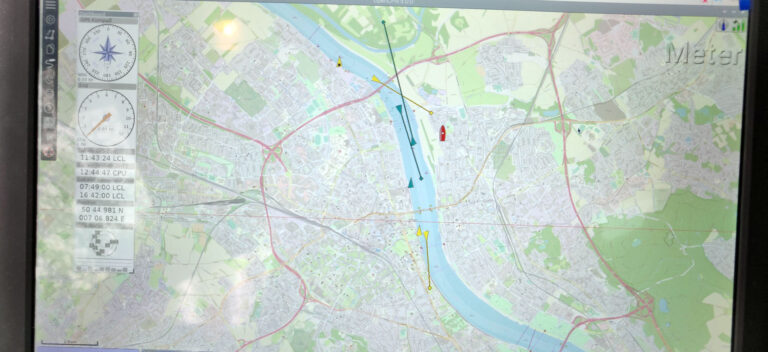

Ich beschäftigte mich ein wenig mit der Software und setzte ein System auf, dass ich am Rhein testen konnte. Für den Anfang war es nicht schlecht und wurde dann auch an Bord einer Bavaria 320 in meinem Heimatrevier Zeeland getestet. Gerade im viel befahrenen Bereich der Westerschelde leistete das AIS wertvolle Dienste.
OpenPlotter
Im Laufe der Zeit stellte ich fest, dass die Einbindung weiterer Komponenten doch sehr aufwändig war. Recherchen im Internet ergaben, dass diese Problem wohl auch von anderen Interessierten erkannt wurde. Es bildete sich eine Gruppe, die das Projekt “OpenPlotter” ins Leben gerufen hat. Open-Plotter setzt auf OpenCPN auf und ergänzt das System enorm. Im Prinzip lassen sich über OpenPlotter alle gängigen Bordsysteme wie Wind- und Tiefenmesser, Logge, AIS etc. recht einfach integrieren. Über den OpenMarine Shop können einige notwendige Hardware-Komponenten gekauft werden. Damit wird gleichzeitig das Projekt unterstützt.
StromPi und Akkupack
Ich habe mein System zusätzlich mit einem StromPI und einem Akkupack ausgerüstet. Diese Komponenten sorgen dafür, dass der Raspberry PI bei Stromausfall “sauber” herunter gefahren wird. Notwendige Komponenten können auf der Seite von joy-it oder einschlägigen Web-Shops bezogen werden. Dort erhält man auch die erforderliche Software, Scripte und natürlich ein Manual. Hilfreich ist auch das Forum von joy-it.
Beschreibung meines System

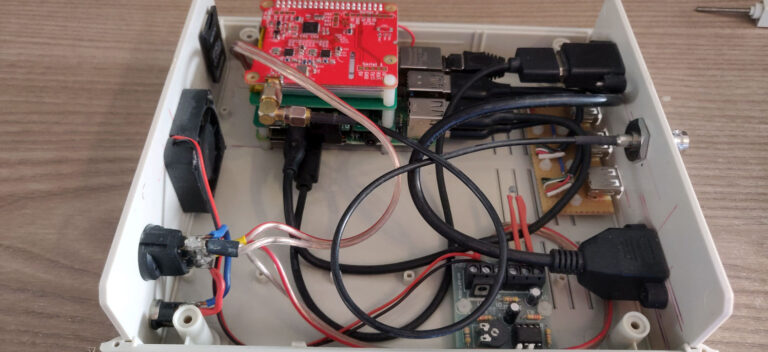

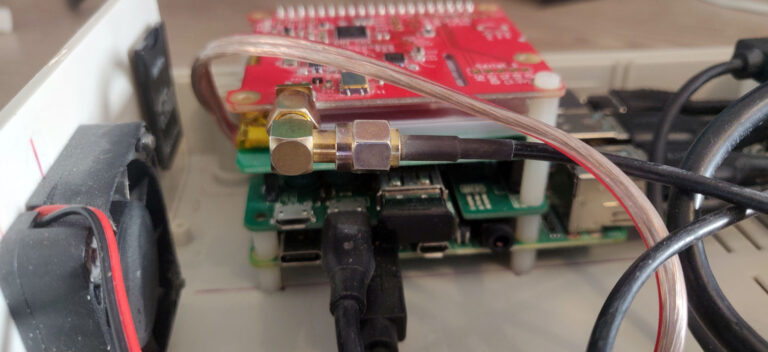

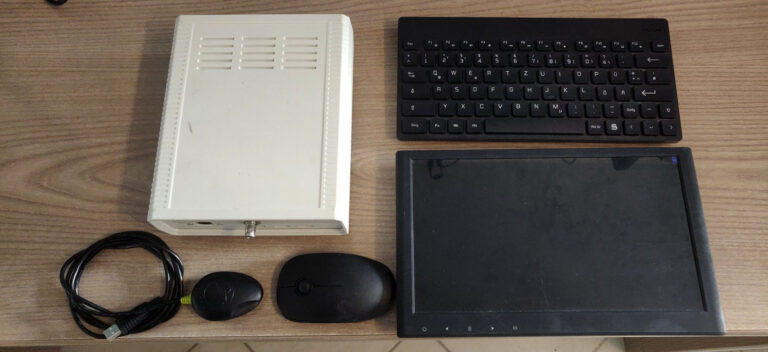

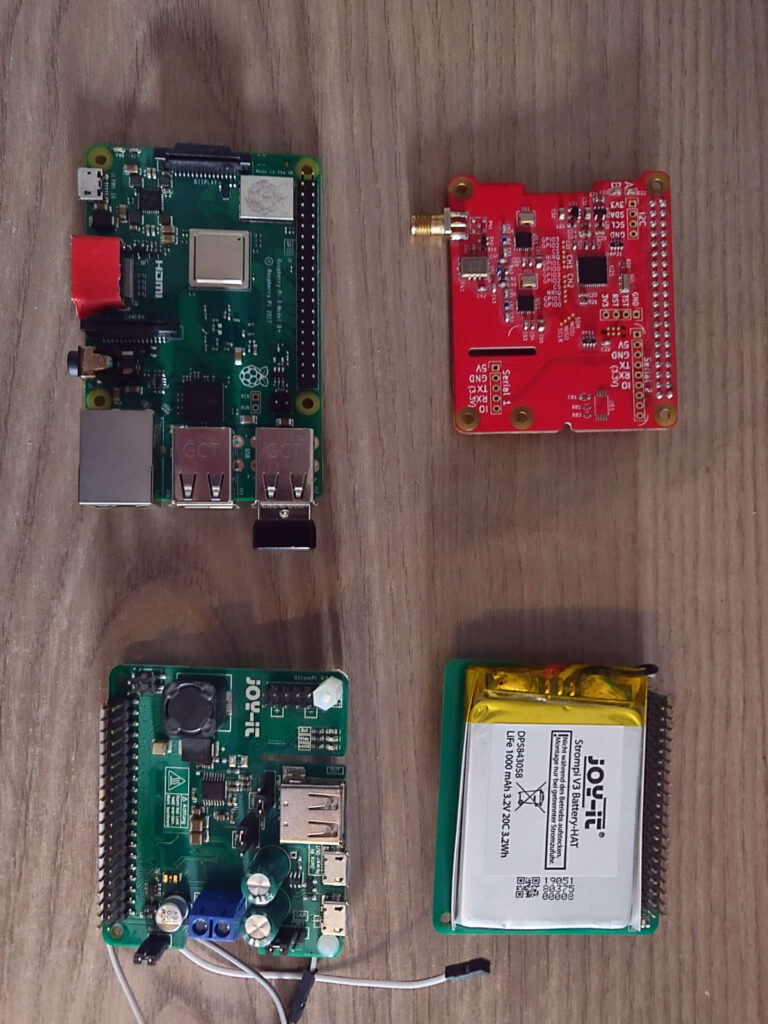

Das System besteht aus folgenden Komponenten
| Komponente | Beschreibung |
|---|---|

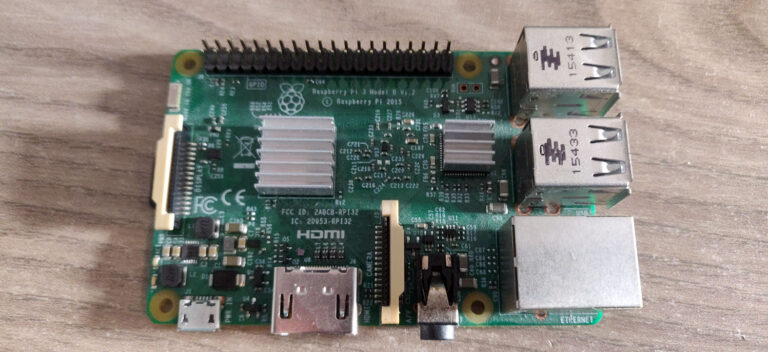

| Paspberry PI 4B, 4 MB | Herzstück (Mini-PC) |

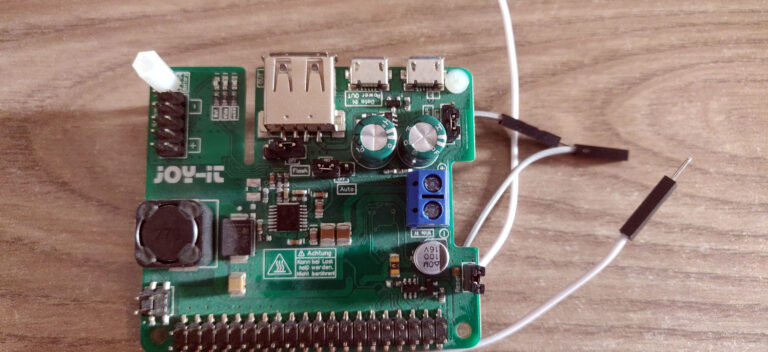

| StromPI | Spannungseingang von 6V bis61V, Herzstück der USV |

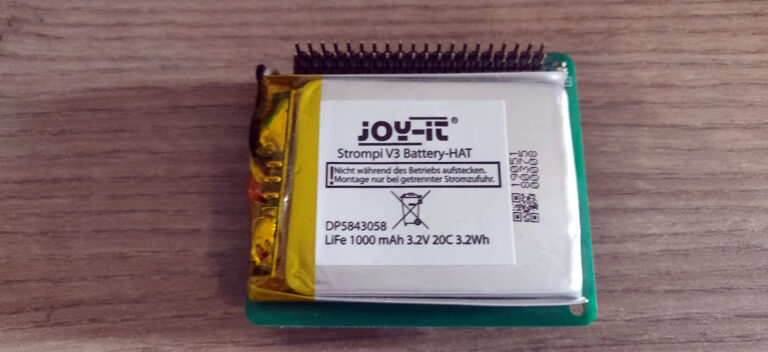

| Batterieeinheit | Pufferspannung |

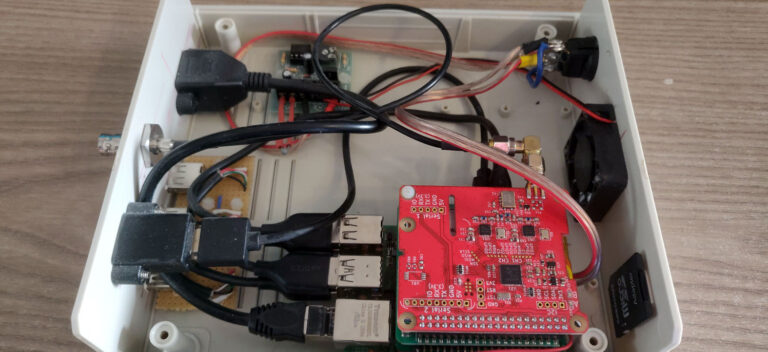

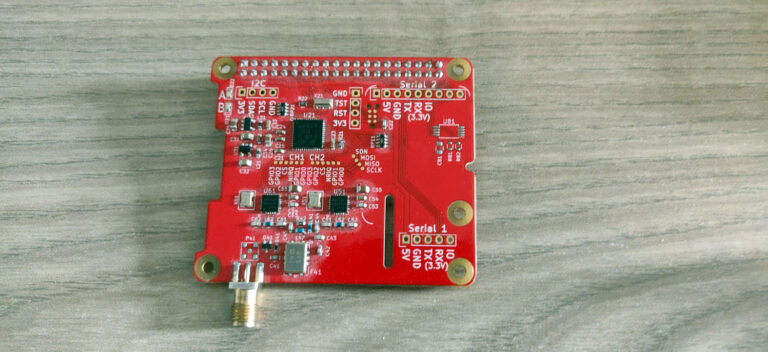

| Daisy-Hat | 2-Kanal AIS-Empfänger |

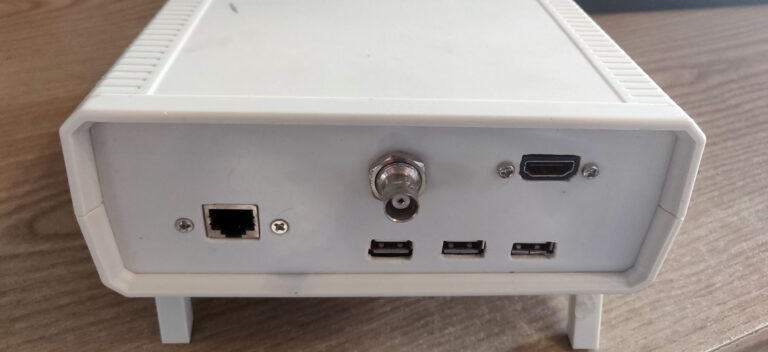

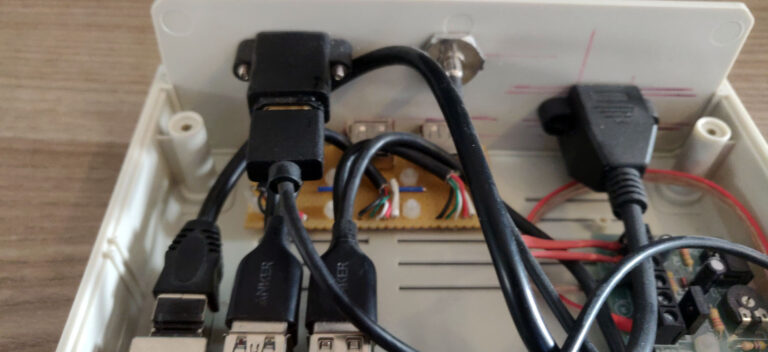

| Gehäuse | zur Unterbringung aller Komponenten |

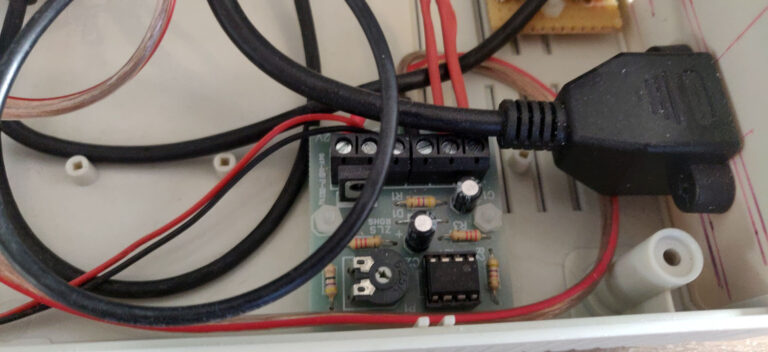

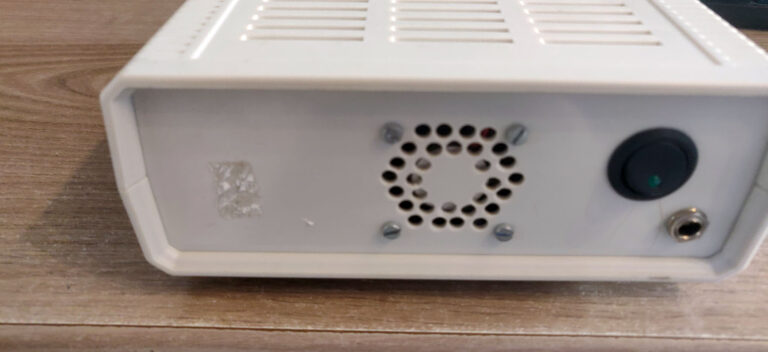

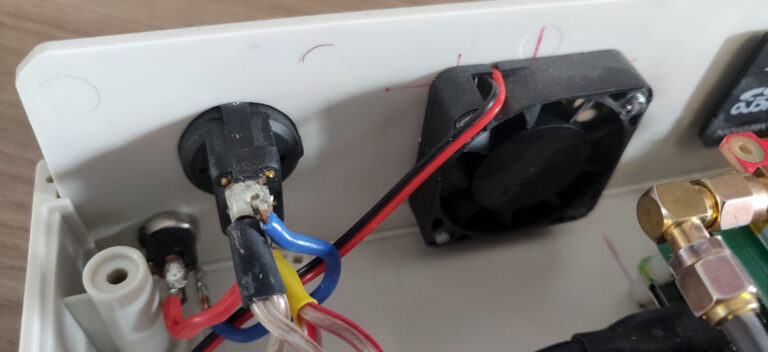

| Lüfter | inc. Temperaturüberwachung |
| UKW-AIS Antenne | Eigene Antenne, um nicht die Funkantenne nutzen zu müssen (Sicherheit) |

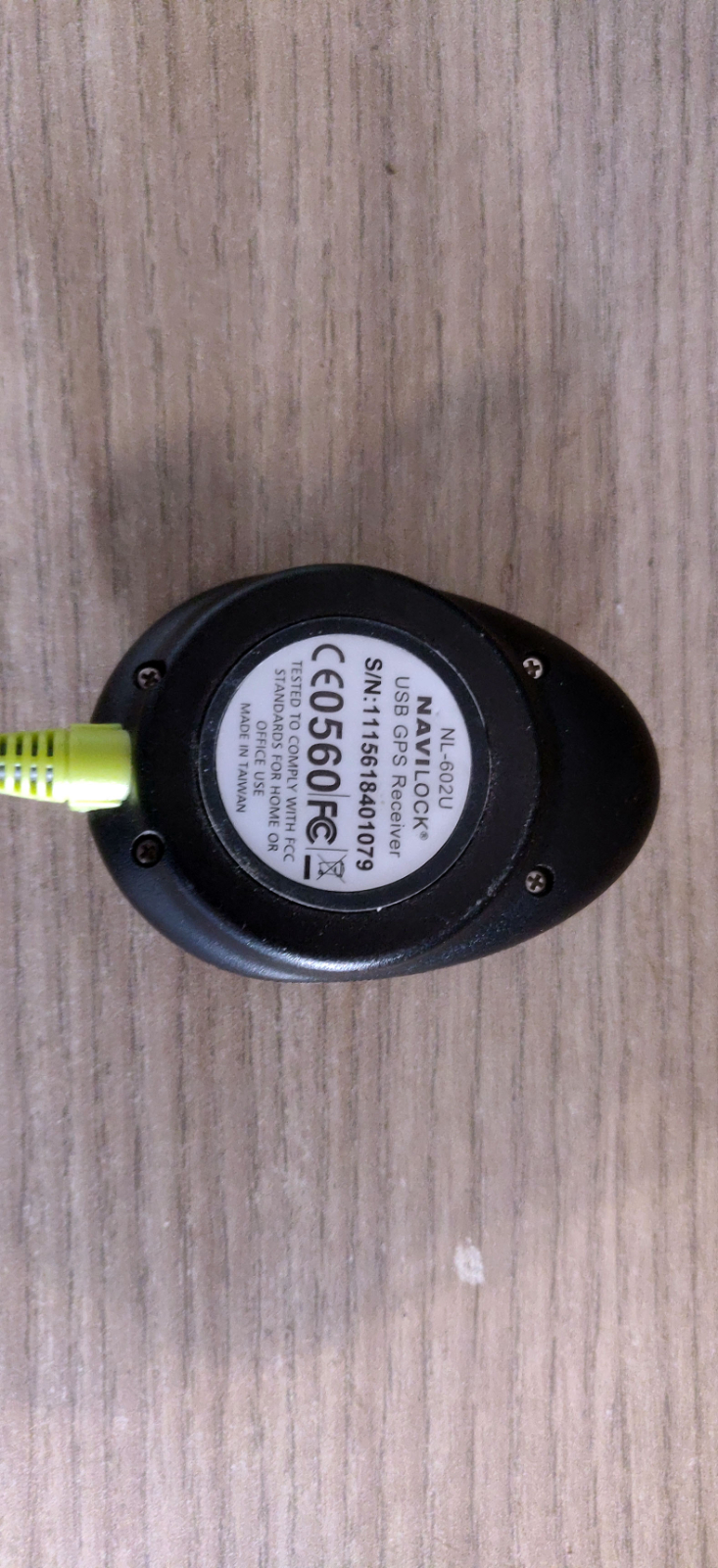

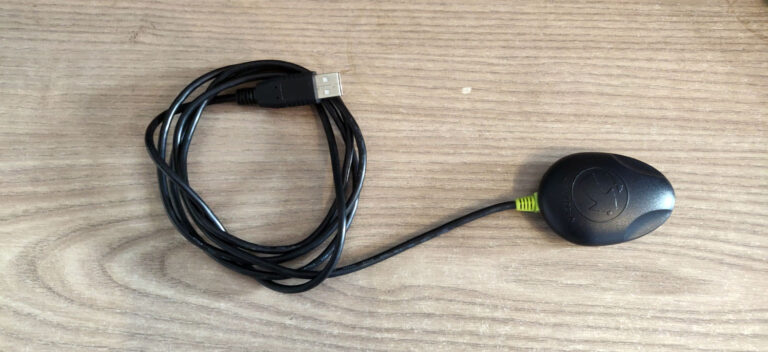

| USB-GPS-Maus | Empfang von GPS-Daten |

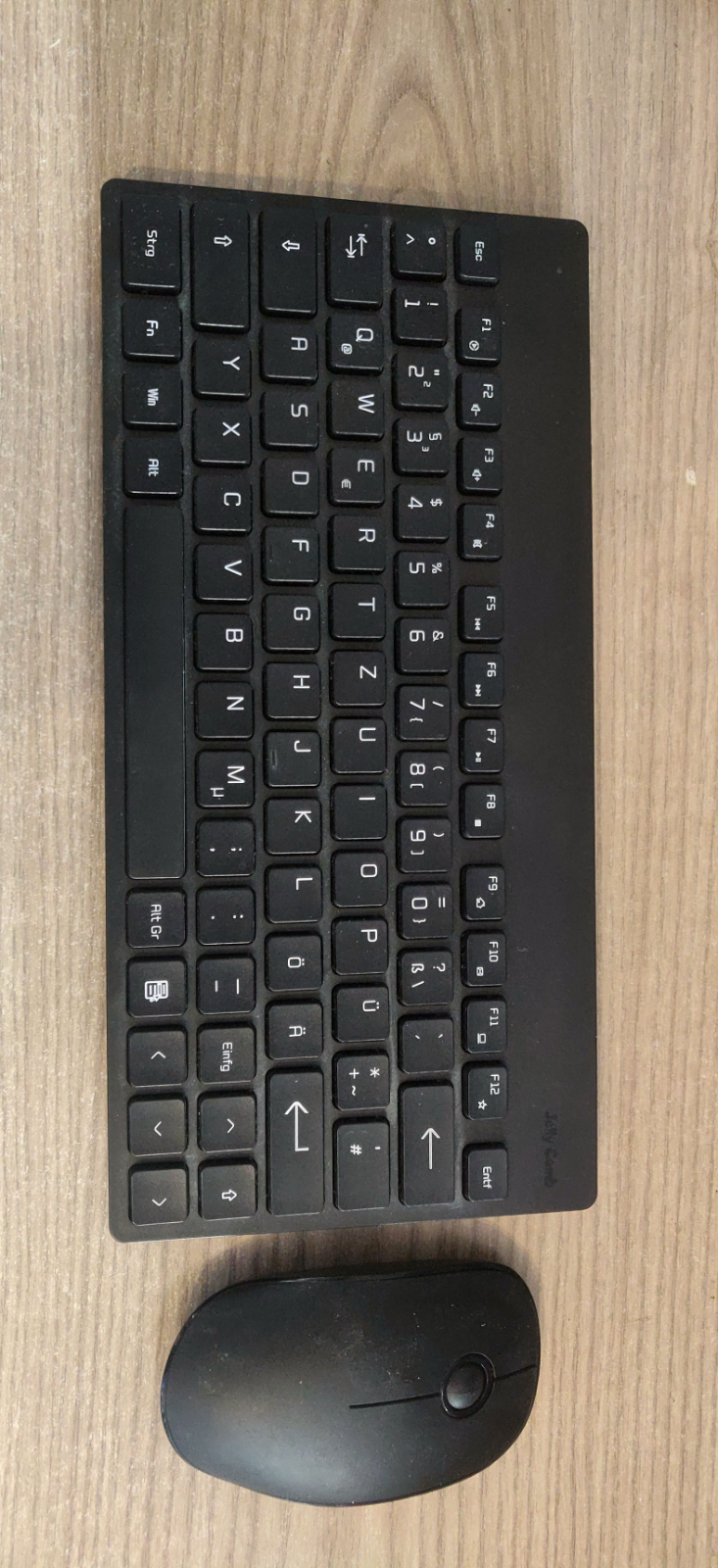

| USB-Maus und Mini-Tastatur | Zur Bedienung des Systems |
| 10″ Monitor | Display, 12 Volt, 2 HDMI |
Die Kosten für alle Komponenten beliefen sich zum damaligen Zeitpunkt ca. 490 €. Seit der Chipkrise haben sich die Preise allerdings vervielfacht. Gem. Information der Raspberry PI Foundation soll dieses Problem aber in 2023 behoben sein: Der Raspberry PI wird dann wieder im Handel in ausreichender Stückzahl zu normalen Preisen verfügbar sein.
Zur elektronischen Navigation an Deck nutze ich ein Tablet und / oder Handy. Dazu setze ich die Boating-App von Navionics ein. Als Nutzer dieser App habe ich zusätzlich die Möglichkeit, auf der Navionics Webseite meine Routen im Chart Viewer vorzuplanen. Es findet eine automatische Synchronisation mit meinen mobile Endgeräten statt, sodass ich dann auf diese Routen zugreifen kann.

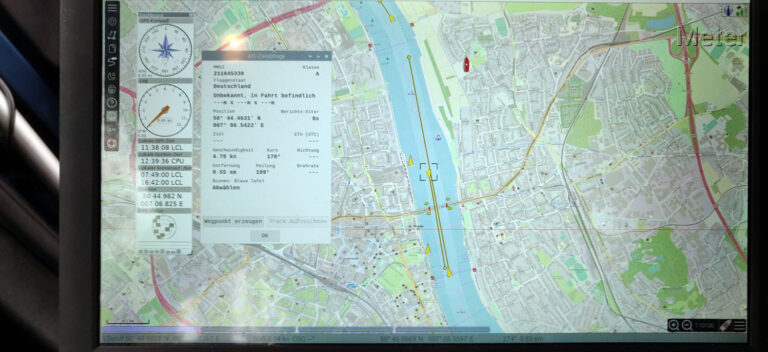

Die BoatingApp selbst stellt keine AIS-Daten zur Verfügung. Aber vor einiger Zeit wurde die Möglichkeit implementiert, AIS-Daten von einem externen Gerät zu beziehen. Und genau da kommt OpenPlotter ins Spiel: Über das von OpenPlotter bereitgestellte Bord-WLAN können die AIS-Daten in der Navionics BoatingAPP empfangen und dargestellt werden.
Diese Open-Source-Lösung ist sicher nicht mit professionellen Lösungen vergleichbar, aber für mich erst einmal als Ergänzung an Bord hilfreich. In naher Zukunft werde ich den AIS-Empfänger gegen einen AIS-Transponder austauschen.
